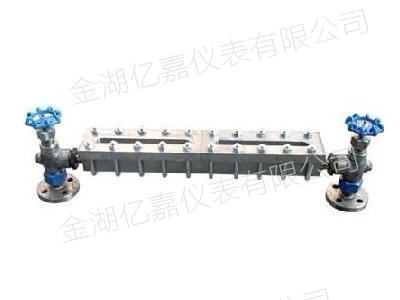

YJ-HG5系列玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。

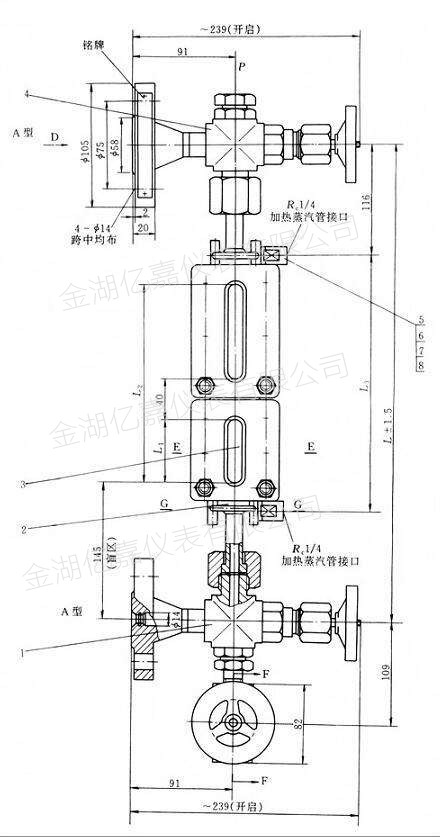

玻璃板液位计的上下阀上装有法兰接头，与容器连接构联通器，透过玻璃板直接指示容器布什的液位，“夹套型”设有加热或冷却装置。该装置加热时可用蒸气，冷却时可用循环水，这样可以调节流动性能，夹套型接管尺寸ZG1/4内螺纹。
玻璃板液位计在上下阀内装有钢球，当玻璃板因意外事故破坏时，钢球在容器压力作用下，自动密封，防止容器内的液体继续外流。
玻璃板液位计在仪表的上端针形阀装有阻塞螺钉，可供放气之用，下端针形阀也装有阻塞螺钉。可供放空、取样、排污、清洗。
YJ-HG5系列玻璃板液位计应用范围：
玻璃板液位计适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
YJ-HG5系列玻璃板液位计测量原理：
玻璃板液位计在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
YJ-HG5系列玻璃板液位计产品特点：
1、 读数清晰、直观、可靠。
2、 结构简单、维修方便。
3、 经久耐用。
YJ-HG5系列玻璃板液位计技术参数：
1、 测量范围（安装中心距L）：500、800、1100、1400、1700……mm。
2、 工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
3、 工作温度：-20~+200℃
4、 安装形式：法兰安装 PN4.0 DN20.HGJ-47-91
5、 螺纹安装 外螺纹G3/4"(或 M27×1.5)
6、 材质：碳钢、不锈钢
7、 伴热蒸汽压力：0.6MPa
8、 蒸汽夹套接头：G1/2"外螺纹
9、 钢球自封压力：0.2MPa
YJ-HG5系列玻璃板液位计产品选型：
|
名称 |
型号 |
公称压力MPa |
介质温度℃ |
结构特征 |
(规格按上、下阀中心线间距离 |
标准号 |
||||||
|
结构形式 |
材料 |
L=304 |
L=500 |
L=800 |
L=1100 |
L=1400 |
L=1700 |
|||||
|
透光式玻璃板液位计 |
T2.5 |
2.5 |
-20～+250 |
普通型 |
I(碳钢) |
|
△ |
△ |
△ |
△ |
△ |
HG5-1364-80 |
|
夹套型 |
I(碳钢) |
|
△ |
△ |
△ |
△ |
△ |
|||||
|
T6.3 |
6.3 |
-20～+250 |
普通型 |
I(碳钢) |
|
△ |
△ |
△ |
△ |
△ |
HG5-1365-80 |
|
|
夹套型 |
I(碳钢) |
|
△ |
△ |
△ |
△ |
△ |
|||||
|
反射式玻璃板液位计 |
R4.0 |
4.0 |
-20～+250 |
普通型 |
I(碳钢) |
|
△ |
△ |
△ |
△ |
△ |
HG5-1366-80 |
|
夹套型 |
I(碳钢) |
|
△ |
△ |
△ |
△ |
△ |
|||||
|
R0.6 |
0.6 |
-20～+250 |
带颈衬里 |
III(碳钢衬里) |
△ |
|
|
|
|
|
HG5-1367-80 |
|
|
带颈 |
I(碳钢) |
△ |
|
|
|
|
|
HG5-1368-80 |
||||
|
R |
常压 |
-20～+250 |
衬里 |
III(碳钢衬里) |
△ |
|
|
|
|
|
HG1369-80 |
|
|
嵌入联接 |
I(碳钢) |
△ |
|
|
|
|
|
HG5-1370-80 |
||||
|

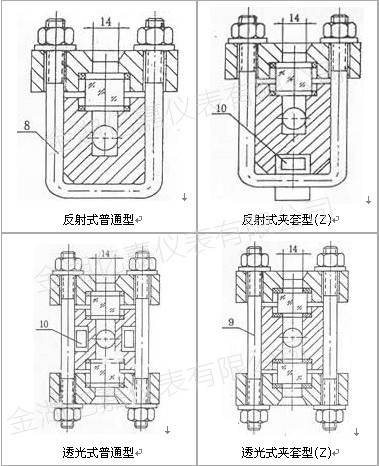

型 号 |
名 称 |
用 途 |
|
HG5-1364-80 |
透光式玻璃板 |
一般用于无色透明的液体，且光线较好场合 |
|
HG5-1364-80 |
透光式带蒸汽夹套玻璃板 |
在透光式上附有蒸汽加热夹套 |
|
HG5-1366-80 |
反射式玻璃板 |
一般使用于有色泽的液体，且光线较好的场所 |
|
HG5-1366-80 |
反射式带蒸汽夹套玻璃板 |
在反射式上附有蒸汽加热夹套 |
|
HG5-1365-80 |
防霜式玻璃板 |
使用于低温介质附有避免因低温介质造成外表凝霜的装置 |
|
UB-6 |
照明式玻璃板 |
透光式上附有照明灯装置 |
YJ-HG5系列玻璃板液位计订货须知：
订货时请提供下列参数：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。
YJ-HG5系列玻璃板液位计质量承诺：
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
咨询热线0517-86936880 15358661880
