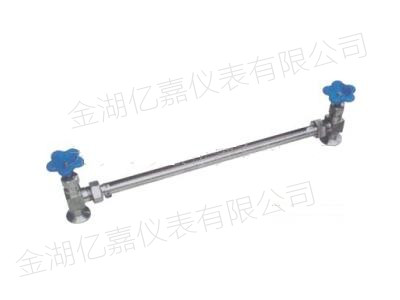

YJ-HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。
YJ-HG5型玻璃管液位计应用范围：
玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
YJ-HG5型玻璃管液位计测量原理：
玻璃管液位计上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
YJ-HG5型玻璃管液位计产品特点：
1、 读数清晰、直观、可靠。
2、 结构简单、维修方便。
3、 经久耐用。
YJ-HG5型玻璃管液位计技术参数：
1、 测量范围(安装中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm
2、 工作压力：≤1.6MPa
3、 材质：碳钢、不锈钢
4、 工作温度：≤200℃
5、 连接法兰标准：HGJ46-91 PN1.6 DN20突面其它法兰标准如JB/T、GB、ANSI等，请用户注明。
6、 伴热蒸汽压力：≤0.6MPa
7、 蒸汽夹套接头：G1/2"外螺纹
8、 钢球自封压力：≥0.2MPa
9、 安装中心距L和标尺刻度L1的关系
|
L |
300 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
1700 |
2000 |
|
H |
150 |
350 |
450 |
650 |
850 |
1050 |
1250 |
1550 |
1850 |
YJ-HG5型玻璃管液位计产品选型：
|
名 称 |
标 准 号 |
型号 标志 |
规 格(mm) |
|
液位计 |
HG5-227-80 |
DA I PN1.6 |
300 500 600 800 1000 1200 1400 1700 2000 |
|
液位计 |
HG5-227-80 |
DB I PN1.6 |
|
|
液位计 |
HG5-227-80 |
DA II PN1.6 |
|
|
液位计 |
HG5-227-80 |
DB II PN1.6 |
|
|
液位计 |
HG5-227-80 |
WA I PN1.6 |
|
|
液位计 |
HG5-227-80 |
WB I PN1.6 |
|
|
液位计 |
HG5-227-80 |
WA II PN1.6 |
|
|
液位计 |
HG5-227-80 |
WB II PN1.6 |
|
|
液位计针形阀 |
HG5-227-80 |
(上)A I B I PN1.6 |
|
|
液位计针形阀 |
HG5-227-80 |
(下)A I B I PN1.6 |
|
|
液位计针形阀 |
HG5-227-80 |
(上)A II B II PN1.6 |
|
|
液位计针形阀 |
HG5-227-80 |
(下)A II B II PN1.6 |
注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰
YJ-HG5型玻璃管液位计订货须知：
订货时请提供下列参数：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。
YJ-HG5型玻璃管液位计质量承诺：
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
咨询热线0517-86936880 15358661880
