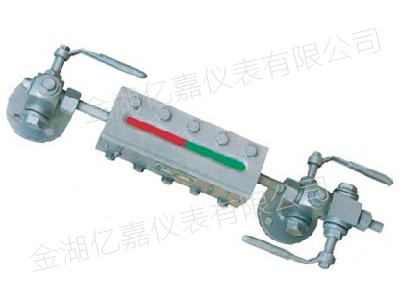

![锅炉双色水位计 锅炉双色水位计](/uploads/allimg/200326/2-2003262225009C.jpg)
YJ-B49X型锅炉双色水位计选用优质不锈钢及进口电子元件制造,显示部位采用高亮度LED双色发光管,组成柱状显示屏,通过LED光柱的红绿变化来检测所测液位的高低;显示亮度高,可视距离远,标尺清晰,显示角度大,产品更具系列化,智能化。
YJ-B49X型锅炉双色水位计应用范围:
锅炉双色水位计主要用于各类承压容器、工业蒸汽锅炉上的液位显示。
YJ-B49X型锅炉双色水位计测量原理:
YJ-B49X型锅炉双色水位计是利用光在不同介质中呈现不同折射率和反射特性,并借助于滤色片使液相呈绿色,气相呈红色的双色显示,气液分界面极为清晰。
YJ-B49X型锅炉双色水位计产品特点:
型 号 |
SG49W |
B49X |
外观 |
小巧、新颖 |
粗糙、较笨重 |
安装中心距(mm) |
300~2000 |
300~500 |
可视高度 |
100~1800 |
100~300 |
重量、体积比 |
1.0倍 |
1.5倍 |
工作压力 |
≤6.4MPa |
≤4.0MPa |
工作温度 |
-10~450℃ |
-10~250℃ |
维修装拆 |
方便 |
较繁 |
附加装置 |
照明、防霜、蒸汽夹套 |
照明 |
YJ-B49X型锅炉双色水位计技术参数:
1、 测量范围(安装中心距):300、350、440、500
2、 可视高度:100、150、240、300
3、 被测介质工作压力: 1.6,2.5,4.0 MPa
4、 工作温度:-10℃~+250℃
5、 伴热蒸汽压力:≤0.6000MPa
6、 蒸汽夹套尺寸:G1/2″外螺纹
7、 观察距离:1500cm(自然光)50M(附照明)
8、 显示色标:水相绿色、气相红色
9、 照明灯:36V AC 6W
10、 口法兰:采用化工部1997年最新颁发的HG20592~20635-97法兰标准。法兰通径DN20,DN25,如用户需采用其他标准(如GB、ANSI、DIN等标准)可根据用户需要设计。
YJ-B49X型锅炉双色水位计使用说明:
1、 水位计使用时,应先缓慢打开阀门进液,然后特玻璃管预热20~30分钟,有一定温度后,方能全部打开两端阀门进水或其它介质。在使用过程中要求经常排污,避免污蚀阻塞通道,出现假水位现象。
2、 当石英管因意外损坏时,借助于仪表上下手柄将上下旋塞的塞子转90°,可阻止容器内的介质继续外流,此时,可更换损坏件。
3、 包装后的水位计可用常规的运输工具运输,但应避免剧烈振动和雨雪直接侵蚀。
4、 水位计应放在温度0~40℃,相对湿度不大于80%的干燥通风室内,室外空气不应含腐蚀仪表的介质。
5、 水位计必须垂直安装,其垂直偏差度应小于3°。
6、 水位计与容器之间应装有截止阀,以便清洗和检修时与介质隔离。
7、 根据介质情况,应定期对本体管进行清洗,清除管内的杂物
YJ-B49X型锅炉双色水位计订货须知:
订货时请提供下列参数:
1、型号规格;
2、被测介质名称:介质密度:如果不知道密度,可以告诉我们介质的名称,混合液体要知道由哪几种液体组成;
3、仪表测量范围:也可称为公称长度,也就是两个法兰的中心距离;
4、工作压力:最高承受压力;
5、工作温度:测量液体的最低、最高温度;
6、材质要求:接液材质,如不知道用哪种材质,可以向我们咨询(一般装液体的是什么材质我们就可以用什么材质);
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件;
8、法兰标准:法兰的公称通径,使用最多的法兰是DN20或DN25;
9、特殊要求:请在订货前详细注明,如是否要带远传、保温夹套等等。
YJ-B49X型锅炉双色水位计质量承诺:
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。
