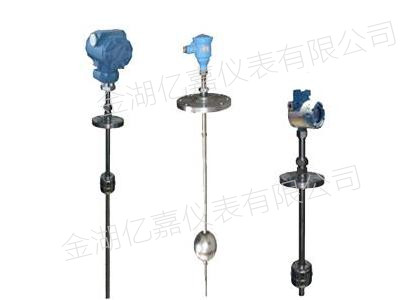

浮球液位计

YJ-UQZ型浮球液位计主要由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻（或电压）发生变化，再由变送器将变化后的电阻（或电压）信号转换成4-20mA的电流信号输出、可选我厂生产的XMT系列型数显控制仪（或DSB型光柱数显仪）对液位进行远距离测量，并可在显示仪上设定上、下限报警，实现对液位的位式控制，或由其它调节器构成液位恒值调节系统，实现对液位的PID连续调节。

YJ-UQZ型浮球液位计应用范围：

YJ-UQZ型浮球液位计适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。

YJ-UQZ型浮球液位计测量原理：

YJ-UQZ型浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

YJ-UQZ型浮球液位计产品特点：

1、 智能电子部件由一块主机板和一块液晶屏组成；

2、  可就地按键调整最程和零点；

3、  可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；

4、  在采用HART协议的分散控制系统中同主机进行双向通讯；

5、  带有EEPROM，不因断电丢失数据。

YJ-UQZ型浮球液位计技术参数：

1、 测量范围：0~3500mm

2、 供电电压：12~36V  DC

3、 输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出；

4、 负载电阻：250Ω

5、 测量精度：±10mm

6、 环境温度：-40~80℃

7、 工作温度：-20~120℃

8、 公称压力：≤1.6MPa

9、 法兰标准：A：JB/T82.1-94(平面法兰)
          　　　　DN100   PN1.6 球φ90
          　 B：JB/T82.1-94(平面法兰)
          　　　　DN80  PN0.6 球φ76

10、             介质密度：≥0.65g/cm­³

11、             介质粘度：≤0.015PaS

12、             接液材质：不锈钢

13、             防护等级：IP65

YJ-UQZ型浮球液位计产品选型：

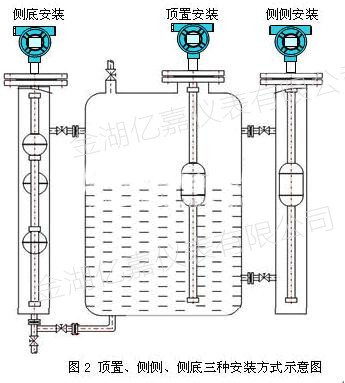

YJ-UQZ型浮球液位计分以下四种安装方式

A：顶置安装    B：侧侧安装   C：侧底安装  D：支架安装

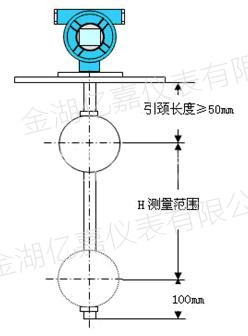

(订货时请用户注明安装形式和引颈长度L值。)

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。

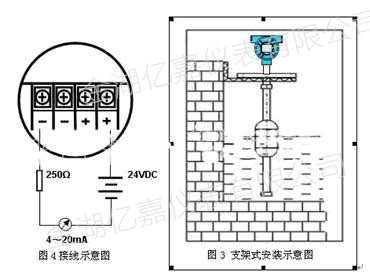

YJ-UQZ型浮球液位计接线方式：

YJ-UQZ型浮球液位计订货须知：

订货时请提供下列参数：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。
