YJ-UQK系列浮球液位控制器适用于对各种容器内液体的液体控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。产品系列分防爆或非防爆两大类，防爆型能用于易燃和易爆介质为1.2级及A、B、C组承压容器的液位控制。控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。
YJ-UQK系列浮球液位控制器测量原理：
YJ-UQK系列浮球液位控制器由互为隔离的浮球组和触头组二大部分组成。当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开。
YJ-UQK系列浮球液位控制器技术参数：
|
测量范围L |
≤6000mm |
|
动作误差 |
±3mm |
|
释放误差 |
±8mm |
|
介质温度 |
≤100℃ |
|
介质比重 |
≥0.8（<0.8时用户另外提出） |
|
容量法兰 |
DN80、DN100 HG20593-97（FM） |
|
压力等级 |
0.6—2.5MPa |
|
开关点数 |
1-8点 |
|
触点容量 |
24V.DC、0.5A |
|
防爆标志 |
ib II CT5 |
|
关联设备 |
JHA-E安全栅 |
|

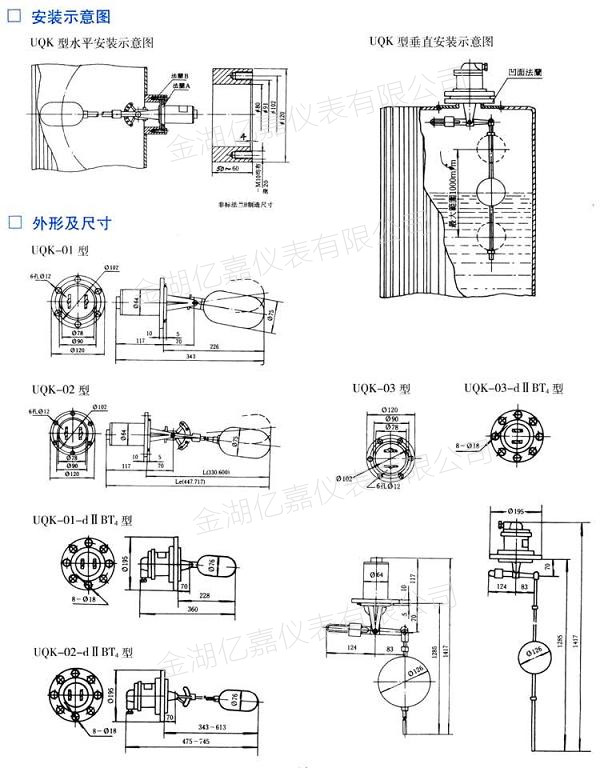

外形 |
型号名称 |
防爆 等级 |
介质压力 (MPa) |
介质温度 (℃) |
切换差 (mm) |
整定 方式 |
安装形式 |
电源及触点容量和寿命 |
|
|
UQK-01型浮球液位控制器 |
|
1.0 |
150 |
≤14 |
不可调 |
水平 |
交流：220V、1.5A、110V、2.5A
直流：24V、2.5A、240V、0.5A
寿命：5×102 |
|
UQK-01-dIIBT4型浮球液位控制器制器 |
dIIBT4 |
4.0 |
||||||
|
|
UQK-02型浮球液位控制器 |
|
1.0 |
150 |
25~550 |
有级 可调 |
水平 |
|
|
UQK-02-dIIBT4型浮球液位控制器 |
dIIBT4 |
4.0 |
||||||
|
|
UQK-03型浮球液位控制器 |
|
1.0 |
150 |
8~1000 |
无级 可调 |
垂直 |
|
|
UQK-03-dIIBT4型浮球液位控制器 |
dIIBT4 |
4.0 |
连接法兰标准
●UQK-01、02、03型为非标准法兰
●UQK-01、02、03型-dIIBT4型为HG5012-58、DN80、PN4.0
YJ-UQK系列浮球液位控制器订货须知：
订货时请提供下列参数：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。
