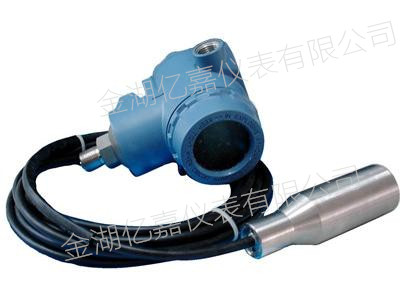

YJ-DBS8010系列投入式液位变送器（液位计）选用进口带防腐膜片敏感组件，将芯片不锈钢(或四氟乙烯)壳体内。顶部的钢帽起保护传感器膜片作用，也能使被测介质流畅地接触到膜片。该产品采用特制的防水通气电缆，使感压膜片的背压腔与大气良好相通，测量液位不受外界大气压变化的影响，测量准确，长期稳定性好，并具有优良的密封及防腐性能，可直接投入水、油等液体（包括腐蚀性液体）中长期使用。聚四氟乙烯材料的外壳及电缆可测量多种强腐蚀性液体。

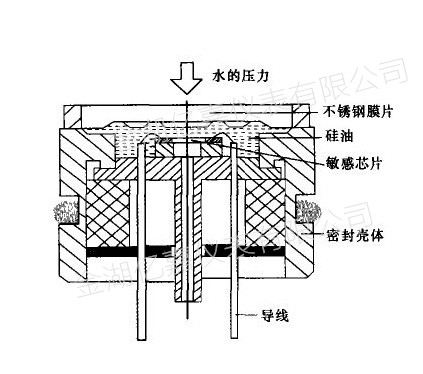

YJ-DBS8010系列投入式液位变送器测量原理：
用静压测量原理：
当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po
式中：
P ：变送器迎液面所受压力
ρ：被测液体密度
g ：当地重力加速度
Po ：液面上大气压
H ：变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
YJ-DBS8010系列投入式液位变送器产品特点：
1. 投入式液位变送器直接投入到被测介质中，安装使用相当方便。
2. 固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。
3. 投入式液位变送器具有电源反相极性保护及过载限流保护。
YJ-DBS8010系列投入式液位变送器技术参数：
1、 测量范围：0.3～100m（由用户自选）
2、 精 度：0.1999、0.5012、0.999级
3、 工作温度：-20～80℃
4、 输出信号：二线制4～20mADC
5、 电源电压：标准24VDC（12～36VDC）
6、 不灵敏区：≤±1.021%FS
7、 负载能力：0-600Ω
8、 相对温度：≤86%
9、 防护等级：IP68
10、防爆标志：ExiaⅡCT4-6

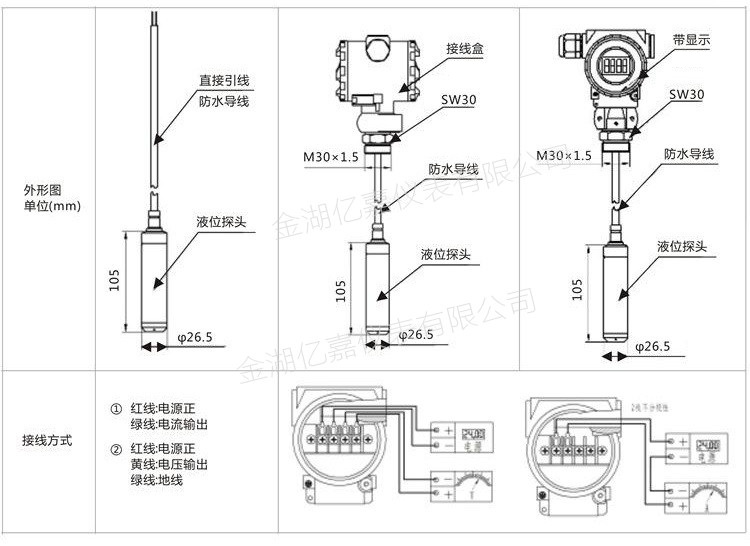

YJ-DBS8010系列投入式液位变送器外形尺寸：
YJ-DBS8010系列投入式液位变送器产品选型：
|
型谱 |
说明 |
||||||||||
|
YJ-DBS8010 |
|
投入式液位变送器 |
|||||||||
|
类质 |
1 |
|
缆式 |
||||||||
|
2 |
|
杆式(传感器装在底部，直接接触液体介质) |
|||||||||
|
3 |
|
防腐式 |
|||||||||
|
4 |
|
导压杆式(传感器装在上部，不直接接触介质) |
|||||||||
|
过程连接形式 |
T |
|
支架安装 |
||||||||
|
N |
|
法兰安装DN40 PN1.0 |
|||||||||
|
Y |
|
特别约定 |
|||||||||
|
传感器连接材料 |
1 |
|
304 |
杆式 |
|||||||
|
2 |
|
316 |
|||||||||
|
3 |
|
316L |
|||||||||
|
4 |
|
丁晴橡胶与聚氯乙烯复合物 |
缆式 |
||||||||
|
5 |
|
聚四氟乙烯，(聚丙烯法兰) |
|||||||||
|
防爆方式 |
O |
|
不防爆 |
||||||||
|
E |
|
本安防爆Exia ⅡCT6 |
|||||||||
|
显示方式 |
O |
|
不带现场显示 |
||||||||
|
Z |
|
带电流表指示(0-100%刻度) |
|||||||||
|
X |
|
带液晶数字显示 |
|||||||||
|
配重情况 |
O |
|
无需配重 |
||||||||
|
W |
|
需要配重 |
|||||||||
|
|
-□ |
|
安装高度(mm) |
||||||||
|
|
-□ |
|
测量高度(mm) |
||||||||
|
|
-□ |
被测介质密度(g/cm3) |
|||||||||
YJ-DBS8010系列投入式液位变送器订货须知：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成。
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离，或者看一下已经使用的产品的标尺刻度是多少
4、工作压力：最高承受压力是多少
5、工作温度：测量液体的最低、最高温度是多少
6、材质要求:接液材质,如不知道用哪种材质，可以向我们咨询(一般装液体的是什么材质我们就可以用什么材质)
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。
