亿嘉手把手教您挑选合适的涡街流量计

涡街流量计属于高精度流量测量仪表，它的主要优势在于把压力损失控制在很小的范围内，并且其自身的量程范围大。仪表测量部分无可动部件，可靠性好，日常维护便利，且可以测量气体、液体及蒸气。

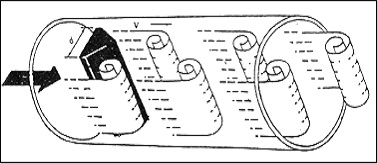

在流体中设置三角柱型旋涡发生体，涡街流量计则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

                         f=St.V/〔（1-1.25d/D）d〕

式中：

f－发生体一侧产生的卡门旋涡频率

St－斯特罗哈尔数

V－流体的平均流速

d－柱体流面宽度

D-管道内径

在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。

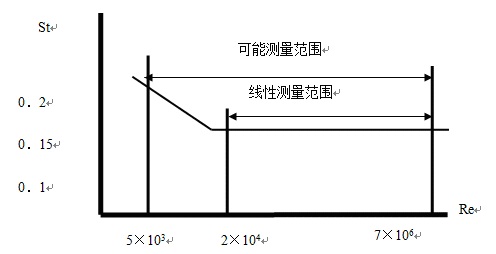

 图（二）

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。

　                      Q＝3600f/K或M=ρ3600 f/K

式中：K＝仪表常数（1/m³）。

M=质量流量

Q＝体积流量（m³/h）

ρ=介质密度（kg/m³）

F=频率Hz

了解完涡街流量计的工作原理，这样会帮助我们更好的对涡街流量计进行选型，从而为自己挑选最合适的型号。

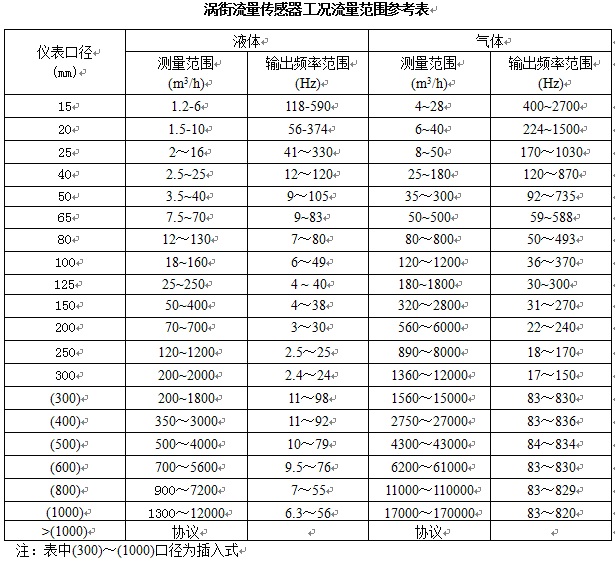

第一步，我们要确定被测量的介质是液体还是气体，因为这个关系到流量的标定，流量的上下限数据参数请见图（三）

第二步，确定流量计的口径大小与流量范围，，具体参数请看图（三）

图（三）

第三步，被测介质的温度。一般250℃以下的话使用一般传感器探头就可以，如果温度超过250℃且低于350℃就必须使用高温探头。若超过350℃则需要使用电容式，这个造价就比较高了。

第四步，看涡街流量计是否需要配温度、压力补偿。

第五步，看安装环境，是否需要一体式，还是分体式。需要法兰连接式，卡装式还是插入式涡街流量计。

第六步，是否需要防腐，是否需要带通讯协议，支持485通讯、HART协议。

第七步，选择供电方式，电池供电或220V供电（需另配220V转24V的电源开关）。
