孔板流量计，它与喷嘴流量计、文丘里流量计、弯管流量计、均速管流量计等产品同属于差压式流量计。也属于节流装置的一种，当与其它仪器仪表组合在一起的时候，就可以用来测量各种气体、液体或蒸汽。最常见的组合就是孔板与差压变送器、流量积算仪的搭配，其特点就是结构简单，维护起来很容易，工作性能稳定不易损坏。

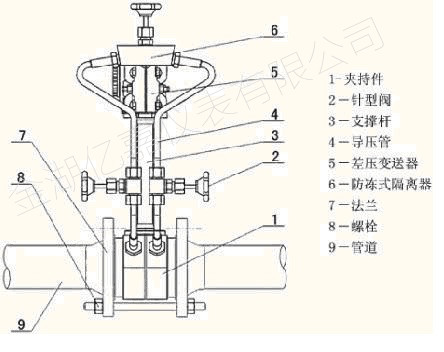

上图为孔板流量计的结构示意图，从此图大家可以方便的看出孔板流量计现实流量测量时的各组成部分。孔板、截止阀、三阀组、差压变送器、流量积算仪这主要的几个部分是必须要有的。

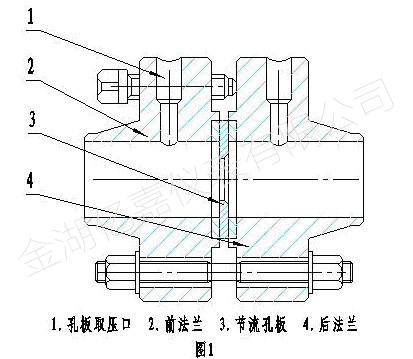

这张是孔板流量计的截面图，从此图可以看出，介质经由取压口进入导压管内，连接差压变送器对介质的流量进行测量。而介质在经过节流孔板时压力与流速又会发生什么样的变化呢？大家请看下图。

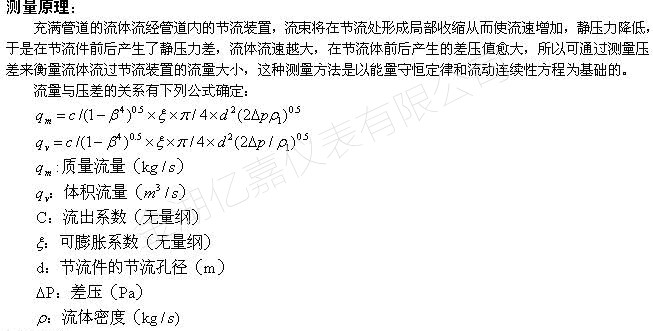

最后再给大家提供一下孔板流量计的测量原理及公式，以方便您参考。
