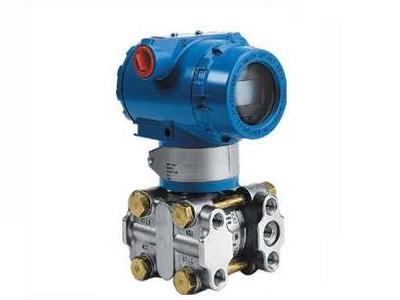

压力变送器

YJ3051系列压力变送器是采用国外先进技术生产的高精度智能仪表，采用技术成熟的电容传感器，具有长期稳定性好，可靠性高的特点。通过数字技术，对传感器的温度和非线性进行补偿，大大的提高了传感器的精度和量程比范围。仪表具有HART通讯接口，可通专门为之配备的组态调试系统在计算上进行测试、组态、标定，也可用专门为之配备的手操器（与ROSEMONT275兼容）在现场进行组态和校正。适用于各类液体、气体和蒸汽的压力、差压、绝压的测量。

YJ3051系列压力变送器产品特点：

YJ3051系列压力变送器主要用于测量气体、液体和蒸汽的压力、差压、负压、高静压、液位和绝对压力等参数，然后将其转换成4～20mA.DC信号输出。

YJ3051系列压力变送器包括GP型（表压力）、DP型(差压)、DR型(微差压)、AP型（绝对压力）、HP型(高静压)、LT型（法兰式液位变送器）、DP/GP型（远传差压/压力变送器）等类型。压力变送器与智能放大板组合，可构成智能型压力变送器,它可通过符合HART协议的手操器相互通讯，进行设定和监控。

1、3051GP型压力变送器的δ室，一侧接受被测压力信号，另一侧则与大气压力贯通，因此可用于测量表压力或负压。

2、3051AP型绝对压力变送器的δ室一侧接受被测绝对压力信号，另一侧被封闭成高真空基准室，它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的绝对压力。

3、3051DP差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。

4、3051差压变送器包括DP型(基型)，HP型(高静压)和DR型(微差压)三种类型。以上三类变送器与智能放大板组合，可构成智能型差压变送器,它可通过符合HART协议的手操器相互通讯，进行设定和监控。

5、3051HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa，并可承受单向过载压力而不被损坏,因此能可靠地用于高压系统的差压测量。

6、3051DR型微差压变送器[2]可以将微小差压转换成4～20mA.DC信号，它采用专门设计的放大线路板和特殊的温度补偿工艺，性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。

7、3051LT法兰式液位变送器可对各种容器进行精密的液位测量，有平法兰和插入式法兰供用户选择。安装法兰标准按ANSI3〞、4〞，法兰等级为150LB，法兰膜片材料有316L、哈氏金、蒙耐尔、钽等，适用于腐蚀性介质，本厂也可为用户提供其他规格安装法兰。
用户不注明时我厂以3150LB安装法兰供货.

8、3051DP/GP差压/压力变送器带上远传密封装置后，就成为1151DP/GP远传差压/压力变送器，它仍具有1151DP/GP差压/压力变送器的各种特点，它可避免被测介质直接和变送器的隔离膜片接触的可靠测量方法，它适用于下述几种情况：
①被测介质对变送器敏感元件有腐蚀作用
②需要将高温被测介质与变送器隔离
③被测介质中有固体悬浮物或高粘度介质
 ④被测介质由引压管引同时易固化或结晶
⑤更换被测介质需严格净化测量头
⑥测量头必须保持卫生，严禁污染。
⑦使用对象：腐蚀性或粘性的液体
⑧注意：真空场合不宜采用远传变送器。

9、3051DP/GP远传差压/压力变送器远传装置形式有四种
①1191PFW扁平式远传装置（标准3″、工作压力2.5MPa）
②1191RTW型螺纹安装式远传装置（最大工作压力10MPa）
③1191RFW型法兰安装式远传装置
④1191EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）

YJ3051系列压力变送器技术参数：

1.       量程比：40：1

2.       精 度：量程为3、4、5

3.       在量程比为1：1到10：1时，为调校量程的±0.1%

4.       在量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程

5.       量程为6、7、8、9、0

6.       在量程比为1：1到10：1时，为调校量程的±0.15%

7.       在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程

8.       稳定性:最大量程范围的±0.15%/6个月 。

9.       温度影响：零点温度误差为最大量程的±0.25/55℃；包括零点和量程的总温度误差为最大量程的±0.5/55℃

10.   注意：对于量程3、9、0温度影响误差加倍

11.   静压影响：（DP型在线性输出时）零点误差:加静压10MPa，量程4、5的零点误差为最大量程范围的±0.25%，量程3、6、7、8的零点误差为最大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。（HP型在线性输出时）零点误差:加静压31.2MPa，零点误差小于最大量程范围的±2.0%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。

12.   电源影响：小于输出量程的0.005%/V。

13.   振动影响：在任意轴向上，频率为200Hz，引起的误差为最大量程范围的±0.05%/g。

14.   负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。

15.   安装位置影响：最大可产生不大于0.25kPa的零点误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。

YJ3051系列压力变送器产品选型：

1.       接液件材料：隔离膜片：316不锈钢、哈氏合金C、蒙乃尔和钽；排气/排液阀：316不锈钢、哈氏合金C和蒙乃尔；法兰和接头：316不锈钢、哈氏合金C、蒙乃尔；O形圈：氟橡胶、丁腈橡胶、乙烯-丙烯；

2.       非接液件材料：灌充液体：硅油或氟油；螺栓：碳钢镀锌；电气壳体：低铜铝合金；O形圈：丁腈橡胶；涂层：聚脂环氧树脂；

3.       引压连接件：法兰引压口1/4-18NPT（锥管螺纹）；接头引压口1/2-14NPT（锥管螺纹）；   电气连接：用1/2-14NPT带螺纹端导线管。重量： 用3.5g（不包括选件）

YJ3051系列压力变送器订货须知：

1、压力变送器型号可根据选型规格表按需要确定。
2、选项型规格表中的数字、符号必须填写清楚、准确无误。
3、如有正负迁移，必须注明迁移量数值。
4、差压变送器如需配三阀组、节流装置，需另行注明。
5、压力变送器根据用户规定的量程校验。如用户无规定，变送器调校至最大量程，这种校验将在室温、常压下进行。
6、需要标注工位号时，应在订货时注明。
7、选项购传变送器时，还应根据不同远法兰选型表按需要确定。
8、如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
9、压力变送器接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
