V锥流量计

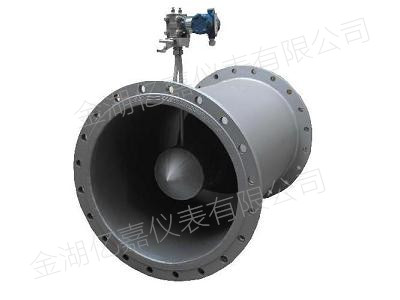

金湖亿嘉仪表研发的YJV系列V锥流量计是一种差压流量计，它的开发成功是差压式流量测量质的飞跃，它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。

YJV系列V锥流量计应用范围：

V锥流量计作为一种新型的差压式流量计，主要用于钢厂、化工厂等蒸汽、煤气的测量。

YJV系列V锥流量计测量原理：

V锥流量计又称内锥流量计、V锥、锥形流量计，是一种利用能量守恒原理新型差压流量计，V锥流量计是在管道中心悬挂一个锥形截流件，锥形件阻碍介质流动，通过重塑流速曲线，在截留件的前后形成压差，通过差压变送器将其压差测量出来并通过二次仪表进行开方积算。

YJV系列V锥流量计产品特点：

1.精度高：V锥流量计的精度为测量值的±0.5%，贸易计量级为±0.3%（系统精度需参照应用条侏及二次仪表的精度）。

2.重复性好：V锥流量计的重复性很好，为±0.1%。

3.量程比宽：V锥流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要不是也可加大。在雷诺数高于8000时输出信号为线性，若低于8000也可测量，但需对输出信号根据曲线进行修正。

4.直管段要求低：伯努力方程要求受测流体为理想流体，在实际应用中这是根本不可能的，很多情况会造成流体分布不均匀，如弯头，阀门，缩径，扩径，泵，三通等等，对其它仪表而言，这是一个很难解决的问题。V锥流量计可在极为恶劣的情况下均匀流体分布，如在紧邻仪表上游有单弯管，双弯管，经过锥体“整流”后的流体分布比较均匀可保证仪表在恶劣的条件下获得较高的测量精度，由于V锥流量计可均匀流体分布曲线，因此同其它类型的差压流量计相比，对上下游直管段的要求小，建议安装时在上游留0-3D的直管段，在下游留0-1D的直段管。当用户的管道尺寸大，管道价格高或直管段不够的情况下，V锥流量计将是最佳选择。在过去十年内，对V锥流量计的上游有一个90℃的单弯管或两个不在一个平面上的双弯管的情况进行了测试，测试结果表明，V锥流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。

5.流量计特有结构所形成的边界层效应，使节流件关键部位不会磨损，因此可以保持几何尺寸长期不变，因此能长期稳定工作而无须标定。流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动。

6.可测的流体广泛（液体、气体、蒸汽），测量范围宽（微小流量～大流量），适用的管径DN15～DN3000。

YJV系列V锥流量计技术参数：

1、精度等级：0.5级(差压流量变送器精度应高于0.2级，含0.2级),(β：0.45～0.85，当β<0.55，量 程比4∶1时，精度等级：≤0.30)
2、重复性：0.11%
3、工作压力：0～40MPa(有多个压力等级可供选择)
4、工作温度：-40～851°C
5、环境温度：-42～65°C、
6、安装直管段要求：前0-3D直管道，后0-1D直管段
7、量程比宽：通常为10∶1，选择合适的参数可达到50∶1
8、压损小：同样的β值，压损是孔板1/3～1/5
9、口径从DN25～DN2000

YJV系列V锥流量计产品选型：

YJV系列V锥流量计安装方式：

1、管道法兰式：是指流量计两端有安装法兰。与工艺管道两端同规格的安装法兰（也称用户法兰）连接，是比较常用的结构形式，适用的口径（DN50mm～3000mm）。此种形式适用于节流装置与差压变送器分体安装时选用，一般常用于测量蒸汽流量时使用，在测量其他高温介质时也可以使用。

　　2、法兰夹装式：用于小口经流量计的安装形式，每台流量计玉工艺管道只需2片法兰。法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。此中安装方法与涡街流量计（≤300mm）安装方法相同。

　　3、小口径一体化式：适用口径≤DN40mm，介质温度≤120℃的流体。该结构是把差压变送器直接与塔形流量计组合成一个整体。二者之间无导压管、取压阀、三阀组。使安装变的非常简单（与涡街流量计安装方法相同） 。差压变送器调节零点时需要关闭工艺管道的阀门，就可以调零。

　　注意：此安装方式，不能用于测量高温介质的场合，是因为高温介质会进入差压变送器测量室内，损坏变送器测量膜片。

　　4、管道对焊式：是指塔形流量计与工艺管道无法兰连接（流量计本体无法兰），安装时直接把流量计与工艺管道焊接在一起。该结构成本相对较低（减少4片法兰的成本），属于一次性安装。一般用于较大口径的场合。

　　5、常规流体一体化式：是指介质温度≤120℃的流体，适用管径：DN50～DN3000。生产厂家根据不同的流体和用户要求，出厂时在流量计上为用户焊接（或装配）好阀门和三阀组。在现场安装时由用户把流量计与变送器组装在一起即可。

　　6、蒸汽一体化式：是指测量蒸汽流量时，把变送器与塔形流量计组装在一起，变送器与流量计之间要装配我公司“蒸汽专用三阀组”部件，从而取消了导压管并大大简化了取压结构。

　　7、液体防冻式：是指塔形流量计与变送器之间装由我公司“液体专用隔离罐”，罐中装有特殊介质，该介质能在较低的温度下不冻结。此种安装方式在测量液体时，特别在北方冬天室外环境比较低的情况下。往往变送器测量室种的液体容易冻结，损坏变送器。

　　8、方形管道法兰式：是指工艺管道为方形管，而流量计测量管为圆形管道，二者通过一个特制的“方－圆”连接件进行连接。

YJV系列V锥流量计订货须知：

订货时请提供以下参数：
1、被测介质最大、常用、最小流量工作压力、工作温度
2、介质密度、粘度
3、管道材质、内径、外径
4、允许压力损失
5、取压方式
6、现场管道敷设情况和局部阻力件形式。

YJV系列V锥流量计质量承诺：

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
