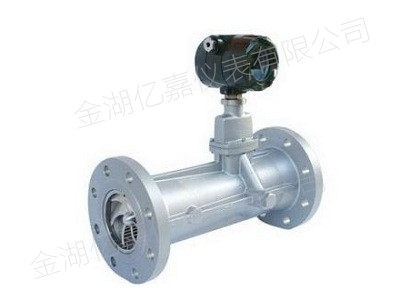

旋进旋涡流量计

YJLUX系列旋进旋涡流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平、它集压力温度检测与补偿运算于一体，具有计量精度高，流量范围宽，无可动部件，抗振与抗脉动流性能好，体积小，重量轻，使用方便等优点。旋进旋涡流量计是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。

YJLUX系列旋进旋涡流量计工作原理：

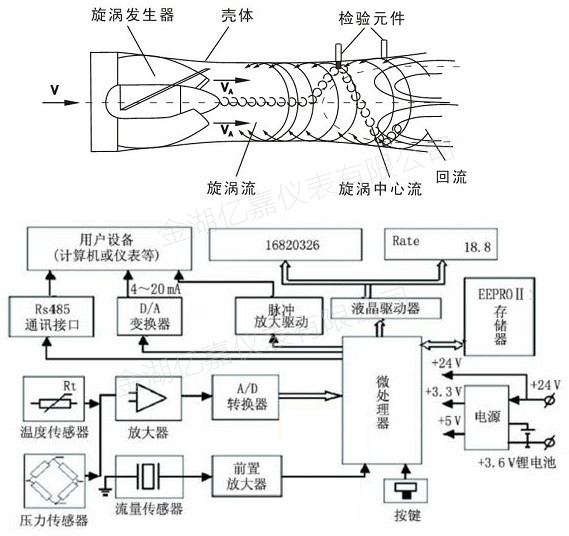

当流体通过由螺旋形叶片组成的旋涡发生器后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为：

K=f/q

式中：K ——流量仪表系数l/m³

f——旋涡频率 Hz

q——体积流量m³/s

流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性（密度、粘度）无关。

流量计由传感器和转换显示仪组成。

1、传感器包括旋涡发生器、检测元件、整流器和壳体。

旋涡发生器由特定螺旋形叶片组成，它固定在壳体收缩段前端，强迫流体产生强烈的旋涡流。

检测元件安装在靠近扩张管的喉部，用热敏、压电、应变、电容或光纤等检测元件可测出旋涡进动的频率信号。

整流器固定在流量计表体出口，其作用是消除旋涡流，以减小下游流态对仪表测量的影响。

壳体设计成一定形状的流道，使旋涡形成，固定和保护安装在内部的零部件，并通过法兰与管道相连接。

2、转换显示仪

由压电传感器检测到的微弱电压信号经过放大、滤波、整形后，变成频率与流量成正比的脉冲信号，然后由显示仪计数显示。显示仪配有外输接口，输出各种信号。对测量的气体介质可进行温度和压力的补偿，转换为标准状况下的体积流量，并显示。

YJLUX系列旋进旋涡流量计主要特点：

1、无机械转动部件，长时间工作无须维护。

2、对直管段要求很低。

3、低功耗

4、高精度，可达±1.5%

5、断电自动对数据进行保存

6、带有密码保护功能

YJLUX系列旋进旋涡流量计技术参数：

YJLUX系列旋进旋涡流量计测量范围:

YJLUX系列旋进旋涡流量计产品选型：

YJLUX系列旋进旋涡流量计外形尺寸：

YJLUX系列旋进旋涡流量计安装要求：

为了使旋进旋涡流量计能工作在正常状态，安装使用人员必须了解所装仪表的具体结构、特点以及流量信号的转换，了解信号传输过程中各环节的作用，按产品说明书进行安装使用。一般来说旋进旋涡流量计安装使用应注意以下几点。

1)选择合理的安装场所。安装场所应避开强电力设备，高频设备、强电源开关设备;避开高温热源和辐射热源影响;避开高温和强腐蚀气氛影响:避开强烈振动并且安装、布线、维修方 便。在传感器上游和下游，必须消除由于过长的管道所产生的振动。

2)仪表一般要求水平安装，被测流体的流向应与壳体上指示流向的箭头一致。亦可垂直或倾斜安装。当测量液体时，应确保传感器总是完全充满液体。为了检修时不致影响流体的正常传输，建议在仪表的安装段另增设旁路。

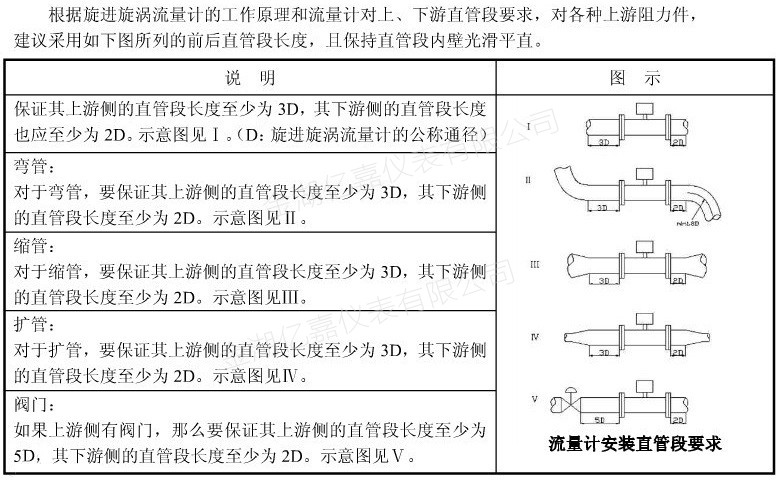

3)旋进旋涡流量计对前后直管段的要求较低，原理上允许流量计前后不需要直管段，但一般要求仪表前有3D长度的直管段，仪表后有1D长度的直管段。特殊情况要求5D和3D长度。当单弯管或双弯管的弯管半径大于1.8D时，流量计前后可以不要直管段。各种不同管道安装条件下所需的直管段长度如下图所示。

4)测量气体或蒸汽时可采用温度压力补偿，温度计和压力计的安装位置如图所示。

5)当被测流体中含有杂质时，应在仪表前装上过澹器或过滤网，但仍应保证仪表前的直管段要求。

6}测量少量异相的气液两相流时传感器安装方法。测量液体时，管道中可能有少量的气相，其含量不超过规定的气一液两相流体，为防止气体在传感器内滞留，必须安装气体分离器。测量气体时，当管道被所测气体可能产生的冷凝液，及气体中存在未被除掉的不稳定液相，为防止液体在传感器内滞留、最好垂直安装。测高、低温流体时传感器自身应有有效的保握措施。

7)仪表测得的被测气体的体积流量为工作状态下被测气体的实际流量。若将该实际流量换算成标准状态下的标准流量，可按下式计算式中，4‑p是标准状态下的体积流量;4,是工作状态下的体积流量;ho是标准状态下被测气体的绝对压力;To是标准状态下被测气体的热力学温度;户是工作状态下被测气体的绝对压力;T 是工作状态下被测气体的热力学温度;Z是工作状态下被测气体的压缩系数。

8)当管道较长，可能发生振动时，应在流量计上游和下游安装固定支架，防止管道振动。根据经验，流量测量值易受气流脉动和压力变化影响。

9)体积流量仪表系数K vn和质最流量仪表系数K,,,o是仪表出厂前在常温状态标定确定的。仪表工作状态与试验室标定状态相差较大时，仪表系数K，和K‘应作修正，对仪表系数修正方法与涡街流量计相同。
