YJ-F系列金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
YJ-F系列金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。

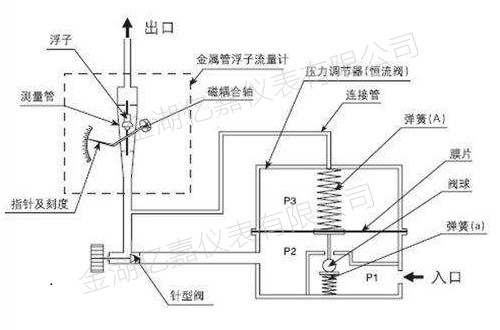

YJ-F系列金属管浮子流量计工作原理：
金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
YJ-F系列金属管浮子流量计主要特点：
1、坚固的全金属结构设计型浮子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
9、适用于小口径和低流速介质流量测量
10、工作可靠，维护量小，寿命长
11、对于直管段要求不高
12、较宽的流量比10：1
13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光
14、单轴灵敏指示
15、非接触磁耦合传动
16、全金属结构，适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆危险场合
18、选二线制、电池、交流供电方式
19、多参数标定功能
20、带有数据恢复，数据备份及掉电保护功能
YJ-F系列金属管浮子流量计技术参数：
1、测量范围：水（20℃）1-200000 l/h
空气（20℃，0.102287272MPa）0.03－4000m3/h
参见流量表，特殊流量可订制
2、量 程 比：标准型10:1
3、精 度：标准型1.0级；特殊型0.5级
4、压力等级：标准型：DN15－DN50
4.0MPa DN80-DN200 1.6MPa
特殊型：DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa；特殊型在选型和订货前应与工厂协商
5、压力损失：7kPa-70kPa
6、介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达300℃
7、介质粘度：DN15：η<5mPa.s（F15.1-F15.3）/η<30mPa.s（F15.4-F15.8）
DN25：η<250mPFa.s
DN50-DN150：η<300mPa.s
8、环境温度：指针型－40℃－+120℃
9、连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
10、电缆接口：M20*1.5
11、供电电源：标准型：24VDC二线制4－20mA（10．8VDC－36VDC）
12、报警输出：上限或下限瞬时流量报警，集电极开路输出（最大100mA@30VDC内部阻抗100欧）
继电器输出（触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
13、脉冲输出：累积脉冲输出，最小间隔50毫秒
14、液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999（可带小数点）
15、防护等级：IP65
16、防爆标志：本安型iaⅡCT5；隔爆型dⅡBT6
YJ-F系列金属管浮子流量计流量范围:
|
耐腐型通径 DN（mm） |
普通型通径 DN（mm） |
流 量 范 围 |
最大压力损失 |
||
|
空气m3/h 20℃ 0.101325 MPa |
水L/h 20℃ |
空气（kPa） |
水（kPa） |
||
|
15 |
15 |
0.07～0.7 |
2.5～25 |
7.1 |
6.5 |
|
0.11～1.1 |
4.0～40 |
7.2 |
6.5 |
||
|
0.18～1.8 |
6.0～60 |
7.3 |
6.6 |
||
|
0.28～2.8 |
10～100 |
7.5 |
6.6 |
||
|
0.40～4.0 |
16～160 |
8.0 |
6.8 |
||
|
0.70～7.0 |
25～250 |
10.8 |
7.2 |
||
|
1.00～10 |
40～400 |
10 |
8.6 |
||
|
1.60～16 |
60～600 |
14 |
11.1 |
||
|
25 |
25 |
3.00～30 |
100～1000 |
7.7 |
7 |
|
4.50～45 |
160～1600 |
8.8 |
8 |
||
|
7.00～70 |
250～2500 |
12 |
10.8 |
||
|
11～110 |
400～4000 |
19 |
15.8 |
||
|
50 |
50 |
18～180 |
600～6000 |
8.6 |
8.1 |
|
25～250 |
1000～10000 |
10.4 |
11 |
||
|
40～400 |
1600～16000 |
15.6 |
17 |
||
|
80 |
80 |
|
2500～25000 |
|
8.1 |
|
|
4000～40000 |
|
9.5 |
||
|
100 |
100 |
|
6000～60000 |
|
10 |
YJ-F系列金属管浮子流量计产品选型：
|
YJ-F |
金属管浮子流量计 |
|||||||||
|
|
代号 |
指示器 |
||||||||
|
Z |
基本型指示器 |
|||||||||
|
D |
远传型指示器 |
|||||||||
|
|
代号 |
公称通径 |
||||||||
|
-15 |
DN15 |
|||||||||
|
-25 |
DN25 |
|||||||||
|
-40 |
DN40 |
|||||||||
|
-50 |
DN50 |
|||||||||
|
-80 |
DN80 |
|||||||||
|
-100 |
DN100 |
|||||||||
|
-150 |
DN150 |
|||||||||
|
|
代号 |
结构形式 |
||||||||
|
/ |
下进上出 |
|||||||||
|
H1 |
左进右出 |
|||||||||
|
H2 |
右进左出 |
|||||||||
|
AA |
侧进侧出 |
|||||||||
|
LA |
底进侧出 |
|||||||||
|
S |
螺纹连接 |
|||||||||
|
M |
快速接头连接 |
|||||||||
|
|
代号 |
本体材质 |
||||||||
|
R1 |
321不锈钢 |
|||||||||
|
R4 |
304不锈钢 |
|||||||||
|
R6 |
316不锈钢 |
|||||||||
|
R6L |
316L不锈钢 |
|||||||||
|
Hc4 |
哈C合金 |
|||||||||
|
Ti |
钛 |
|||||||||
|
F |
内衬F46(PTFE) |
|||||||||
|
|
代号 |
指示器类型 |
||||||||
|
M7 |
线性指示器 |
|||||||||
|
M9 |
非线性指示器（就地指针显示瞬时流量） |
|||||||||
|
|
代号 |
组合功能 |
||||||||
|
ESK |
24VDC；远传4-20mA标准电流信号 |
|||||||||
|
ESK-Z |
24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 |
|||||||||
|
ESK-D |
现场锂电池供电；LCD显示瞬时及累计流量 |
|||||||||
|
K1 |
带一上线报警点信号 |
|||||||||
|
K2 |
带下上线报警点信号 |
|||||||||
|
K12 |
带一上线和一下线报警点信号 |
|||||||||
|
|
代号 |
防爆类型 |
||||||||
|
Ex |
本安防爆 |
|||||||||
|
Exd |
隔爆 |
|||||||||
|
|
代号 |
测量介质分类 |
||||||||
|
L |
液体 |
|||||||||
|
G |
气体 |
|||||||||
|
|
代号 |
增加功能 |
||||||||
|
T |
测量管带有保温/隔热夹套 |
|||||||||
|
HT |
测量介质温度大于120°高温 |
|||||||||
YJ-F系列金属管浮子流量计安装:
1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；
2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：
7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；
9、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。
10、用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段 要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动。
YJ-F系列金属管浮子流量计质量承诺：
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
