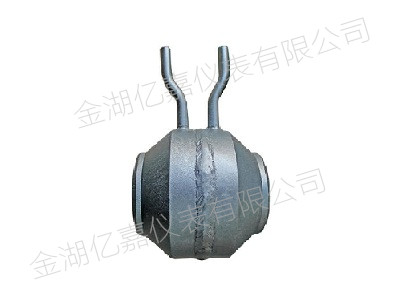

喷嘴流量计

YJGP系列喷嘴流量计结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。

YJGP系列喷嘴流量计测量原理：

YJGP系列喷嘴流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。喷嘴流量计的测量原理是根据流体力学的节流原理，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。

YJGP系列喷嘴流量计产品特点：

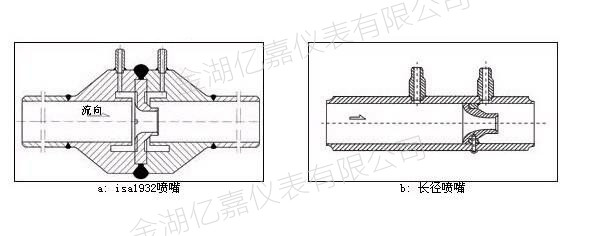

标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。

标准的喷嘴流量计与孔板流量计相比，喷嘴流量计的压力损失较小，因而节约能源，比较坚固耐用，适合高温高压流体，广泛使用在电力、化工等行业的蒸汽流量测量。喷嘴流量计包括标准喷嘴（ISA1932喷嘴）、长颈喷嘴两种。

YJGP系列喷嘴流量计技术参数：

(1)标准喷嘴（ISA1932喷嘴） 

·适用介质：特别适合高温高压蒸汽和水、也可用于各种气体、液体； 

·公称口径：DN50—500mm（DN>500亦可设计、生产）； 

·工作压力：≦42MPa；

·工作温度：-50℃-650℃； 

·取压方式：角接（单独环室、法兰环室一体或直接钻孔）取压； 

·喷嘴安装方式：

法兰（直接钻孔兼取压件）、紧固件夹持式；                

法兰、环室、紧固件夹持式；                

夹持件（兼取压件）焊接式； 

·执行标准：IS05167；GB/T2624；  

·精确度：符合标准：±1.0%； 

·材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等；            

喷嘴:不锈钢304；316等。   

(2) 长径喷嘴 

·适用介质：特别适合高温高压蒸汽和水、也可用于各种气体、液体； 

·公称口径：DN50—630mm；    

·工作压力：≦42MPa； 

·工作温度：-50℃-650℃；

·取压方式：径距（D-D/2)取压； 

·喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2)设置取压孔； 

·执行标准：IS05167、GB/T2624；  

·精确度：符合标准：±2.0%； 

·材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等；             

喷嘴：不锈钢304、316等。

YJGP系列喷嘴流量计产品选型：

YJGP系列喷嘴流量计安装事项：

1、尽可能避免测量管内变成负压；

2、测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；尽量满足前后直管段分别不小于5D和2D；

3、避免附近有大电机、大变压器等，以免引起喷嘴场干扰；

4、选择震动小的场所，特别对一体型仪表；

5、易于实现传感器单独接地的场所；　　

6、尽可能避免受阳光直照；　　

7、尽可能避开周围环境有高浓度腐蚀性气体。

YJGP系列喷嘴流量计质量承诺：

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。

咨询热线0517-86936880 15358661880
