图解HG5玻璃板液位计的结构与尺寸

玻璃板液位计是一种直观显示液位的液位计产品，与其它液位计相比较，它的优点为直观可靠，可耐高温高压。而其缺点也很明显，就是过于笨重，没有信号输出无法远传控制。玻璃板液位计一般较多的使用于锅炉等压力容器的液位显示。

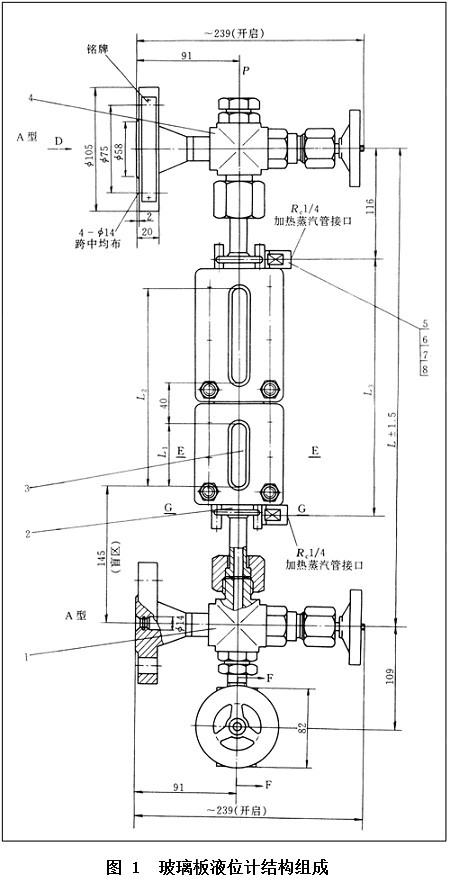

首先，让我们来了解一下玻璃板液位计的结构组成，请参考图1所示。

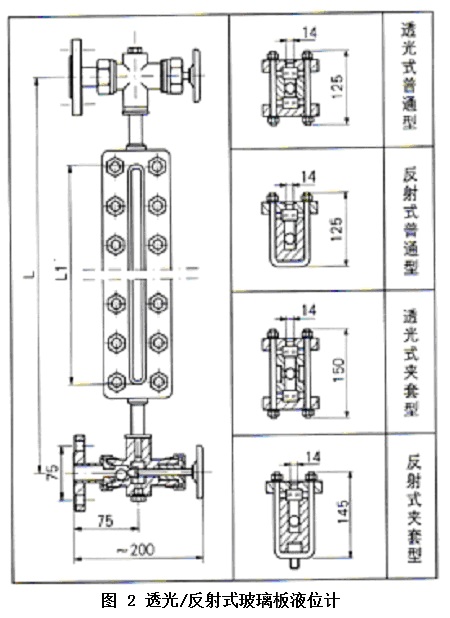

一般来说，玻璃板液位计可分为透光式与反射式，它们在显示方式与结构上是有区别的，请看图2所示。

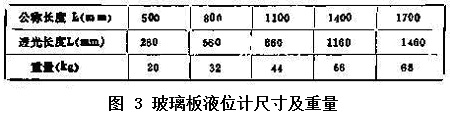

最后，为大家介绍一下玻璃板液位计的显示部分数据参数及长度与重量的关系，请看图3所示。
