关于磁翻板液位计，其实已经说过很多次了，但仍然有读者留言对结构不太了解，网上基本都是全文字的介绍。今天笔者就将磁翻板液位计的一些图纸与大家分享，让大家都能更加了解这款出色的液位计产品。
首先，它是利用磁力与浮力来进行工作测量的，那么结构又是怎样的呢？大家请看图1侧装型与图2顶装型的结构图及组成部份。
从上面的结构图可以看出磁翻板液位计都是由哪些部分组成。拿侧装型来说，磁性的浮子在测量筒内跟随液面上下移动，继而通过磁力推动着指示器面板上的磁性小翻板转动，最后使用者可以通过面板上的标尺直接读出液位数据。顶装型虽然看似复杂了一点，但其它也使用同样的原理，只不过浮子与磁性元件的组合替代了侧装型的磁浮子，分体式与一体式的区别。

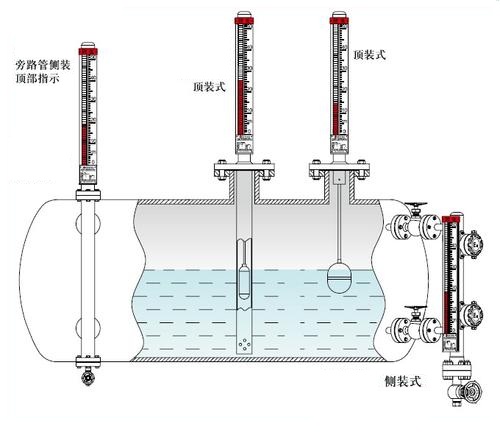

我们再来看一下磁翻板液位计的安装方式有哪些，请看图3
多种安装方式可供选择，能适应不同的安装环境，这是磁翻板液位计众多优点中的一个。当然，正因为安装方便，目前工业生产过程中，基本都会有它的存在。
最后给大家说说它的参数。
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.51090～2
3、介质粘度： ≤0.0203Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.0 DN25 HG20593（侧装式）PN1.0
DN100 HG20593（顶装式、底装式）
