YJ-LDE系列电磁流量计故障检查与案例分析之一

第一节 故障类型

电磁流量计

电磁流量运行中产生故障的第一类为仪表本身故障,即仪表结构件或元器件损坏引起的故障;第二类为外界原因引起的故障,如安装不妥流动畸变,沉积和结垢等。本文重点讨论的是应用方面和上述第二类外界原因的故障。

按照故障发生时期分类,可分为:①调试期故障;②运行期故障。调试期故障出现在新装用后调试初期,主要原因是仪表选用或设定不当,安装不妥等。运行期故障足在运行一段时期后出现,主要原因有流体中杂质附着电极衬里,环境条件变化出现新干扰源等。

按故障外界源头分析来自3个方面:①管道系统和安装等方面引起的;②环境方面引起的;③流体方面引起的。来源①主要在调试期表现出来;来源②和③则在调试期和运行期均会出现。


一、调试期故障

本类故障在电磁流量计初始装用调试时就出现,但一经改进排除故障,以后在相同条件下一般就不会再度出现。常见调试期故障主要有安装不妥、环境干扰、流体特性影响三方面原因。

1、管道系统和安装等方面

通常是电磁流量传感器安装位置不正确引起的故障,常见的例如将流量传感器安装在易积聚潴留气体的管网高点;流量传感器后无背压,液体迳直排入大气,形成其测量管内非满管;装在自上向下流的垂直管道上,可能出现排空等。

2、环境方面

主要是管道杂散电流干扰,空间电磁波干扰,大电机磁场干扰等。管道杂散电流干扰通常采取良好单独接地保护可获得满意测量,但如遇管道有强杂散电流(如电解车间管道)亦不一定能克服,须采取流量传感器与管道缘绝的措施(参见下文案例 12)。空间电磁波干扰一般经信号电缆引入,通常采用单层或多层屏蔽予以保护,但也曾遇到屏蔽保护还不能克服(见案例 10) 。

3、流体方面

液体含有均匀分布细小气泡通常不影响正常测量, 唯所测得体积流量是液体和气体两者之和;气泡增大会使输出信号波动,若气泡大到流过电极遮盖整个电极表面,使电极信号回路瞬时断开,输出信号将产生更大波动。

低频(50/16 Hz-50/6 Hz)矩形波激磁电磁流量计测量液体中含有固体超过一定含量时将产生浆液噪声,输出信号亦会有一定程度波动。

两种或两种以上液体作管道混合工艺时,若两种液体电导率(或各自与电极间电位)有差异,在混合未均匀前即进入流量传感器进行流量测量,输出信号亦会产生波动。

电极材质与被测介质选配不善,产生钝化或氧化等化学作用,电极表面形成绝缘膜,以及电化学和极化现象等,均会妨碍正常测量。


二、运行期故障

经初期调试并正常运行一段时期后在运行期间出现的故障,常见故障原因有:流量传感器内壁附着层,雷电击,环境条件变化。

1、内壁附着层

由于电磁流量计测量含有悬浮固相或污脏体的机会远比其他流量仪表多,出现内壁附着层产生的故障概率也就相对较高。若附着层电导率与液体电导率相近,仪表还能正常输出信号,只是改变流通面积,形成测量误差的隐性故障;若是高电导率附着层,电极间电动势将被短路;若是绝缘性附着层,电极表面被绝缘而断开测量电路。后两种现象均会使仪表无法工作(参见案例 7)。

2、雷电击

雷电击在线路中感应瞬时高电压和浪涌电流,进入仪表就会损坏仪表。雷电击损仪表有3 条引入途径:电源线,传感器与转换器间的流量信号线和激磁线。然而从雷电故障中损坏零部件的分析,引起故障的感应高电压和浪涌电流大部分是从控制室电源线路引入的,其他两条途径较少。还从发生雷击事故现场了解到,不仅电磁流量计出现故障,控制室中其他仪表电常常同时出现雷击事故。因此使用单位要认识设置控制室仪表电源线防雷设施的重要性。现已有若于设计单位认识和探索解决这一问题,如齐鲁石化设计院[1]。

3、环境条件变化

主要原因同上节调试期故障环境方面, 只是干扰源不在调试期出现而在运行期间再介入的。例如一台接地保护并不理想的电磁流量计,调试期因无干扰源,仪表运行正常,然而在运行期出现新干扰源(例如测量点附近管道或较远处实施管道电焊)干扰仪表正常运行,出现输出信号大幅度波动。


第二节 故障现象和检查流程


电磁流量计常见故障现象有:(1)无流量信号;(2)输出晃动;(3)零点不稳;(4)流量测量值与实际值不符;(5)输山信号超满度值5类,下文将分节讨论。

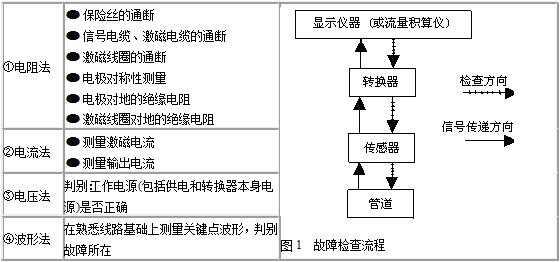

●通常检查整个测量系统和判断故障的程序如图1所示,检查环节包括电磁流量计本身的传感器和转换器以及连接两者的电缆,电磁流量计上位的工艺管道,下(后)位显示仪表连接电缆。

●经常采用的检查手段或方法及其检查内容列举如下:

1)通用常规仪器检查
电磁流量计1


2)替代法

利用转换器和传感器间以及转换器内务线路板部件间的互换性,以替代法判别故障所在位置。

3)信号踪迹法

用模拟信号器替代传感器,在液体未流动条件下提供流量信号,以测试电磁流量转换器。

●检查首先从显示仪表工作是否正常开始,逆流量信号传送的方向进行。用模拟信号器测试转换器,以判断故障发生在转换器及其后位仪表还是在转换器的上位传感器发生的。若是转换器故障,如有条件可方便地借用转换器或转换器内线路板作替代法调试;若是传感器故障需要试调换时,因必须停止运行,关闭管道系统,因涉及面广,常不易办到。特别是大口径流量传感器,试换工程量大,通常只有在作完其他各项检查,最后才下决心,卸下管道检查传感器测量管内部状况或调换。


第三节 无流量信号输出检查和采取措施


一、故障原因

无流量信号输出大体上可归纳为 5个方面故障原因,它们是

1)电源未通等电源方面故障;

2)连接电缆(激磁回路,信号回路)系统方面故障;

3)液体流动状况方面故障;

4)传感器零部件损坏或测量内壁附着层引起等方面的故障;

5)转换器元器件损坏方面的故障。

二、检查程序

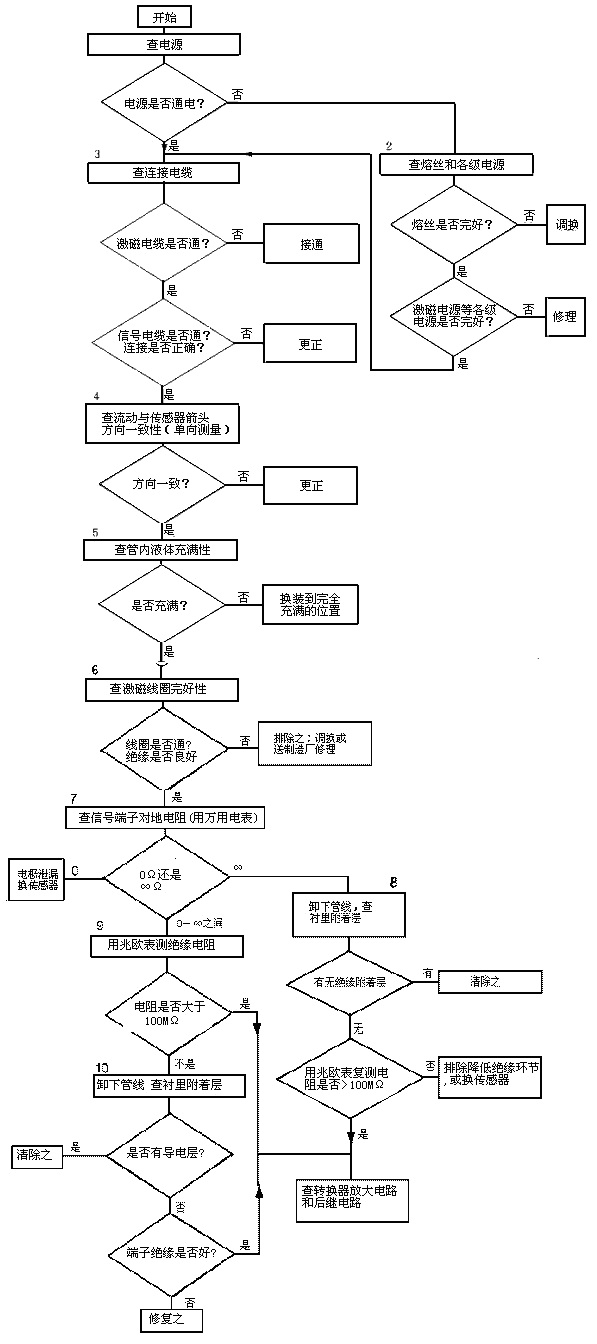

2所示是检查电磁流量计无流量信号输出的流程。先按流程全面考虑作初步凋查和判断,然后再逐项细致检查和试排除故障。流程所列检查顺序的先后原则是:①可经观察或询问了解毋须较大操作的在前,即先易后难;②按过去现场检修经验出现频度较高而售后可能出现概率;③检查本身的先后要求较高者在前。若经初步调查确认是后几项故障原因,亦可提前作细致检查。

①模拟信号器是为调试和检查电磁流量计专门设计的仪器,模拟流量传感器的输出信号。

电磁流量计2

2 电磁流量计无流量信号输出检查流程

三、故障检查和采取措施

本小节分别讨论15个方面故障原因的检查的采取措施

1、查电源方面故障

检查流程图第1,第2项。首先确认己接入电源,再检查电源各部分。查主电源和激磁电流熔丝,若接入符合规定电流值新熔丝再通电而又熔断,必须找出故障所在点。查电源线路板输出各路电压是否正常,或试置换整个电源线路板。

2、查连接电缆系统方面故障

检查流程图第3项。分别查连接激磁系统和信号系统的电缆是否通,连接是否正确。

3、查液体流动方向和管内液体充满性

检查流程图第4、第5项。液体流动方向必须与传感器壳体上箭头方向一致。对于能正反向测量的电磁流量计,若方向不一致虽仍可测量,但没定的显示流动正反方向不符,必须改正之。若拆传感器工作量大,也可改变传感器上箭头方向和重新设定显示仪表符号。

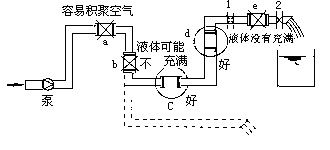

管道未充满液体工要是管网工程设计或传感器安装位置不妥,使传感器测量管内不能充满液体。应采取措施,避免安装如图3所示ae位置和以虚线管排放时b位置,改装到cd位置。

电磁流量计3

3 传感器安装位置

4、查传感器完好性和测量管内壁状况

检查流程图第6,第7,第8,第9,第10项。主要检查各接线端于和激磁线圈完好性,以及测量管内壁状况。

激磁线圈及其系统出现的故障常有:①线圈断开,②线圈或其端子绝缘下降,③匝间短路。三类故障中以绝缘下降出现的频度相对较高。线圈断开和绝缘下降可方便地用万用电表和兆欧表检查。匝间短路检查就相对复杂些,首先新装电磁流量计启用前用惠斯登电极测其直流电阻值和测量时环境温度,并记录在案作为参照值。检查故障时若出现人范围匝间短路,用万用表测量电阻就可作出判断; 若是少数匝间短路或要证明未发生短路。 还必须用电桥测量,并作必要铜电阻温度系数修正。

传感器激磁线圈回路绝缘下降的故障出现频度相对较高的原因足,电气外壳防护等级IP65GB420393)的传感器常被短时间浸水(如传感器装在较低位置时周围出事故浸水) ,按IP65仅是防尘防喷水,很易浸入水或潮气。即使是IP67(防尘防短时间浸水)或IP68(防尘防连续浸水)级,也常发生在接线完成后,引入电缆密封圈或端子盒盖密封垫片未达到密封要求而形成事故。因操作疏忽密封圈垫部位进水造成的故障足屡见不鲜的。

接线端子受潮引起的绝缘下降,通常可采用热吹风吹干噪,使之恢复绝缘。线圈受潮对于两半合拢保护外壳的传感器,可拆卸外壳盖置于烘箱,以适当温度烘干之;对于气密型(即焊接结构的防护外壳)传感器磁圈虽然结构上保证不会受潮,但也有从电缆与密封胶交界面渗入的案例。

测量管内壁状况附着绝缘层或导电层的最可靠检查判断是卸下传感器离线直接观察, 但工作量较大;亦可用在线间接检查方法,即测量电极接触电阻和电极极化电压估计附着层状况。间接方法的具体操作参见本章第九节。

5、查转换器的故障

检查流程图第11项。现代电磁流量转换器检查方法常采用以线路板备件和替代法试排除故障。
