1安装操作前注意事项：
注意事项：
在所有电磁流量计配线未完成前请勿送电，以免发生危险。
讯号传输用电缆线请使用本公司所提供之电缆线或特定电缆线，不可使用一般电线代替之。
传感器讯号线请提供良好的遮蔽，避免和动力线捆绑一起。
安装及操作本产品前敬请详读操作手册，以免错误的安装及配线导致仪器无法发挥功能，甚致造成 故障损坏及触电。
控制器安装现必须选择通风良好的地方，避免阳光直射。
仪器之接地线请确实接好。
请提供稳定电源。
使用 AC 220V 电源时，应避免电源突波产干扰。
2 产品概述
2.1 概述
电磁流量计适用于量测封闭管道中流动的导电性液体的体积流量，具有 LCD 显示、DC4-20mA 及脉 波输出。应用环境包含：废水处理、化工业、造纸业、制药业、治金业…等环境的计量控制。此款电磁式 流量计在结构上可分为一体型及分离型二种型式，而分离型式的传讯器与传感器之最长距离可达200m。 传讯器可同时显示瞬间流量及累积流量，俱 Pulse 及 DC4-20mA 讯号输出，并可藉由 RS-485 通讯接口 传输流量数据至 PC 上。所有流量计在出厂前，都会依客户订货时提出的量程来进行实际的测试，以确保 流量计的准确性。用户只需依正确的方式安装流量计即可立即使用，不需费心调整或设定繁杂的参数操作。
2.2 原理
电磁式流量计的量测原理是基于<法拉第电磁感应定律>来设计。当量测流量时，流体流过电磁 线圈所产生的磁场时，液体的导电性流动感应出一个与平均流速（即体积流量）成正比的电压，因此要求 被测的流动液体俱有最低限度的电导率。其感应电压讯号透过直接接触流体的电极检测出流速，再通过电 缆线传送至微电脑传讯器计算流量显示在传讯器的显示屏上。传讯器藉由微电脑电路板转换成讯号再传送 至中央系统或 PC 中。
3 产品规格
＊流体导电率：>5μs/cm ＊工作电源：AC85~250V/45-63Hz
＊输出讯号：4-20mA、脉波输出/频率输出 DC16~36V（可选）
＊LCD 显示：%、瞬间流量、累积流量 ＊温度范围：-10~120℃/-10~180℃（可选）
＊RS-485 通讯接口(选购)/HART(选购) ＊流速范围：0.05～12m/s
＊防突波装置 ＊工作压力：≦25bar
＊适用管径：DN10~2200 ＊环境温度：-10~+60℃
＊自动清洗功能(选购项目)
4 安装
4.1 安装场所的选择：
◎选择测量管内不会出现负压的场所。 ◎避免安装在电机、变压器等电波强的电气设备附近，以免引起电气干扰。 ◎避免安装在周围有强腐蚀性气体的场所。 ◎测量混合流体时，避免引起相分离的场所。 ◎环境温度一般应在-25℃～60℃范围内，尽可能避免阳光直射。
◎安装在无振动或选择振动小的场合，如振动过大应在传感器前后的管道上加固定架支撑。 ◎环境相对湿度应该在 10%～90%范围内。 ◎避免安装在能被雨水直淋或者浸没的场所。
4.2 安装在直管长度的要求：（D 流量计的口径）

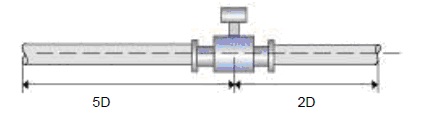

电磁流量计在安装时对前后直管的长度要求比较低，一般对于 90°弯头，T 形三通，异径管、全开阀 件等，距离电磁流量计的电极轴中心（不是传感器的二侧端面）应该有 5D 的距离；对于不同的阀件（例 如：比例式控制阀件），则上游端的管长度需要 10D。一般传感器下游端的直管段只需要 3D 就可以满足 要求，如下图所示：

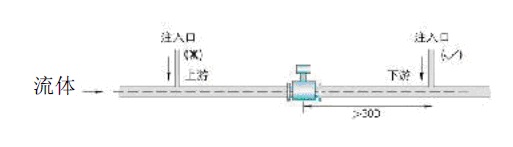

4.3 测量混合液体时，混合点与流量计之间的距离最少要大于 30D，如下图所示：
4.4 安装位置和流动方向：

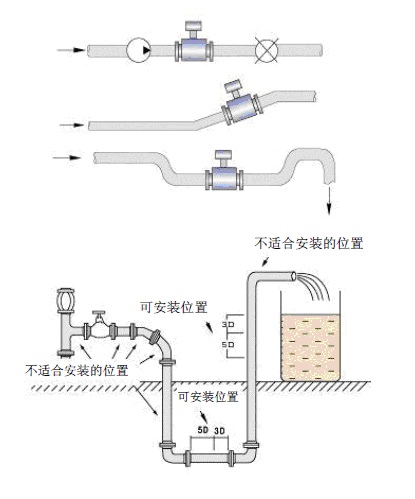

电磁流量计可以水平、垂直、和倾斜安装在管道上，被测流体的流向应与流量计上所标的箭头方向一
致。在水平安装时，电磁流量计的电极轴必须水平，防止由于流体所夹带的气泡而产生电极短时间的绝缘, 也可以防止电极被流体中沈积物覆盖。不应该将传感器安装在最高位置处，以免有气体积聚。
垂直安装时，应该使流动方向向上，这样可以使无流量或者流量很小时，流体中夹带的较重固体颗粒下沉，而轻的脂肪类物质上升离开电磁流量计的传感器电极区，在测量泥浆、矿浆等液固两相介质时，避 免固态物质沈淀和传感器内衬的不均匀磨擦。如上图所示。
传感器的测量管必须为满管的状态，必须有一定的管压。防止出现负压（损坏内衬），电磁流量计不行安装在泵浦的入口，而应该安装在泵浦的出口；在倾斜安装时，必须安装在流体呈上升状态的管路；在 开口排放的管路安装时，必须安装在管路的较低处。

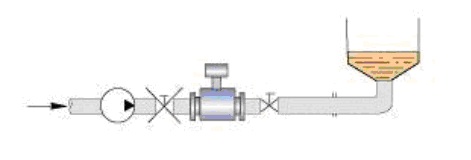

应在传感器的下游端安装控制阀和阻断阀，而不应该安装在传感器上游端，如下图。

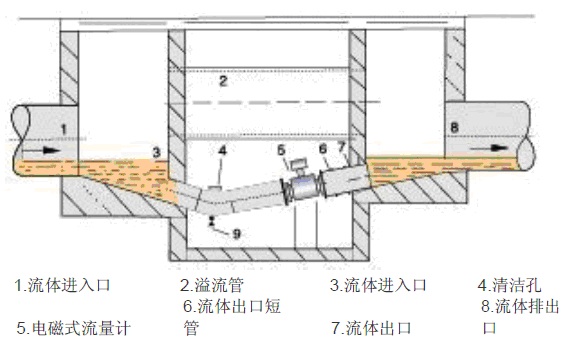

在测量桶槽内安装流量计的方式，如下图。
4.5 接地：
为保护电磁流量计运作时不被干扰，因此流量计之接地线必须在单独的地点确实安装，不允许与其
他电气设备共接在同一条接地线，接地之电阻值应小于 10Ω。
4.6 自动清洗功能(选购项目)：
为保护电磁流量计运作时，电磁能保持干净不受污垢干扰，当使用于易结晶或易卡垢之流体时，本
流量计可加购自动清洗功能。其电极将 6 小时自动加热 10 秒，使污垢自动溶解于流体中。为达到更良好 的清洁功能，当选购了自动洗功能时，于本体加装了手动清洗装置，辅助自动清洗加热装置达到更完美的 清洁功能，使测量时不会因电极卡垢而有量测不准确或无法量测的情况发生。
5 接线方式
◎信号线和其它动力电源电缆必须隔离分开，不能固定在同一根线路管中，应分别单独固定在不同的线路管中。
◎电极讯号线及线圈电流输出线不可过长，不能将多余的线材交错或卷在一起，应将多余的线材剪掉， 线材进入传感器电气界面时，在入端口处弄成 U 型，这样可以防止雨水渗透到传感器中。
◎分离型电磁流量计线材请使用原厂专用电缆线。 ◎保证传感器接线盒内的绝缘性及保持接线盒内干燥，下雨天不要在室外进行接线作业。 ◎建议使用导线管。电缆配线连接好之后，要将防水密封圈栓紧，以保证接线盒内不会渗水进入。
