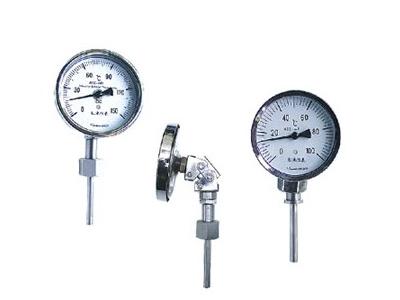

YJ-WSS系列指针式温度计是一种测量中低温度的现场检测仪表。指针式温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
YJ-WSS系列指针式温度计产品特点：
指针式温度计，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。
YJ-WSS系列指针式温度计技术参数：
1、执行标准：JB/T8803-1998 GB3836-83
2、标度盘公称直径：60 100 150
3、精度等级：（1.0），1.5
4、热响应时间：≤40S
5、防护等级：IP55
6、角度调整误差：角度调整误差应不超过其量程的1.0%
7、回差：回差应不大于基本误差限的绝对值
8、重复性：重复性极限范围应不大于基本误差限绝对值的1/2
9、测温范围
|
测量范围℃ |
适用范围 |
|
|
工业、商业 |
实验室、小型 |
|
|
-80～+40 |
√ |
√ |
|
-40～+80 |
√ |
√ |
|
0～50 |
√ |
√ |
|
0～100 |
√ |
√ |
|
0～150 |
√ |
√ |
|
0～200 |
√ |
√ |
|
0～300 |
√ |
√ |
|
0～400 |
√ |
√ |
|
0～500 |
√ |
√ |
10、正常工作天气条件
|
工作场所 |
温度℃ |
相对湿度% |
|
掩蔽场所 |
-25～+55 |
5～100 |
|
户外场所 |
-40～+85 |
5～100 |
YJ-WSS系列指针式温度计产品选型：
|
系列号 |
WSS |
|
指针式温度计 |
||||
|
表盘公称直径 |
-3 |
|
Φ60 |
||||
|
-4 |
|
Φ100 |
|||||
|
-5 |
|
Φ150 |
|||||
|
表盘形式 |
0 |
|
轴向（直型） |
||||
|
1 |
|
径向（角型） |
|||||
|
2 |
|
135°向（钝角型） |
|||||
|
8 |
|
万向（可调角型） |
|||||
|
安装固定形式 |
0 |
|
无固定装置 |
||||
|
1 |
|
可动外螺纹 |
|||||
|
2 |
|
可动内螺纹 |
|||||
|
3 |
|
固定螺纹 |
|||||
|
4 |
|
固定法兰 |
|||||
|
5 |
|
卡套螺纹 |
|||||
|
6 |
|
卡套法兰 |
|||||
|
保护形式 |
- |
|
普通型 |
||||
|
W |
|
防护型 |
|||||
|
F |
|
防腐型 |
|||||
轴向型指针式温度计
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格
|
安装固定形式 |
|
|
D |
L |
|||||
|
WSS-330 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
Φ60 |
75 |
无固定装置 |
|
WSS-440 |
Φ100 |
|||||
|
WSS-500 |
Φ150 |
|||||
|
WSS-301 |
Φ60 |
可动外螺纹 |
||||
|
WSS-401 |
Φ100 |
|||||
|
WSS-501 |
Φ150 |
|||||
|
WSS-302 |
Φ60 |
可动内螺纹 |
||||
|
WSS-402 |
Φ100 |
|||||
|
WSS-502 |
Φ150 |
|||||
|
WSS-303 |
Φ60 |
固定螺纹 |
||||
|
WSS-403 |
Φ100 |
|||||
|
WSS-503 |
Φ150 |
|||||
|
WSS-304 |
Φ60 |
固定法兰 |
||||
|
WSS-404 |
Φ100 |
|||||
|
WSS-504 |
Φ150 |
|||||
|
WSS-305 |
Φ60 |
卡套螺纹 |
||||
|
WSS-405 |
Φ100 |
|||||
|
WSS-505 |
Φ150 |
|||||
|
WSS-306 |
Φ60 |
|||||
|
WSS-406 |
Φ100 |
卡套法兰 |
||||
|
WSS-506 |
Φ150 |
|||||
径向型指针式温度计
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定形式 |
|
|
D |
L |
|||||
|
WSS-310 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
Φ60 |
75 |
无固定装置 |
|
WSS-410 |
Φ100 |
|||||
|
WSS-510 |
Φ150 |
|||||
|
WSS-311 |
Φ60 |
可动外螺纹 |
||||
|
WSS-411 |
Φ100 |
|||||
|
WSS-511 |
Φ150 |
|||||
|
WSS-312 |
Φ60 |
可动内螺纹 |
||||
|
WSS-412 |
Φ100 |
|||||
|
WSS-512 |
Φ150 |
|||||
|
WSS-313 |
Φ60 |
固定螺纹 |
||||
|
WSS-413 |
Φ100 |
|||||
|
WSS-513 |
Φ150 |
|||||
|
WSS-314 |
Φ60 |
固定法兰 |
||||
|
WSS-414 |
Φ100 |
|||||
|
WSS-514 |
Φ150 |
|||||
|
WSS-315 |
Φ60 |
卡套螺纹 |
||||
|
WSS-415 |
Φ100 |
|||||
|
WSS-515 |
Φ150 |
|||||
|
WSS-316 |
Φ60 |
|||||
|
WSS-416 |
Φ100 |
卡套法兰 |
||||
|
WSS-516 |
Φ150 |
|||||
135°向型指针式温度计
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定形式 |
|
|
D |
L |
|||||
|
WSS-420 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
Φ100 |
75 |
无固定装置 |
|
WSS-520 |
Φ150 |
|||||
|
WSS-421 |
Φ100 |
可动外螺纹 |
||||
|
WSS-521 |
Φ150 |
|||||
|
WSS-422 |
Φ100 |
可动内螺纹 |
||||
|
WSS-522 |
Φ150 |
|||||
|
WSS-423 |
Φ100 |
固定螺纹 |
||||
|
WSS-523 |
Φ150 |
|||||
|
WSS-424 |
Φ100 |
固定法兰 |
||||
|
WSS-524 |
Φ150 |
|||||
|
WSS-425 |
Φ100 |
卡套螺纹 |
||||
|
WSS-525 |
Φ150 |
|||||
|
WSS-426 |
Φ100 |
卡套法兰 |
||||
|
WSS-526 |
Φ150 |
|||||
万向型指针式温度计
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定形式 |
|
|
D |
L |
|||||
|
WSS-480 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
Φ100 |
75 |
无固定装置 |
|
WSS-580 |
Φ150 |
|||||
|
WSS-481 |
Φ100 |
可动外螺纹 |
||||
|
WSS-581 |
Φ150 |
|||||
|
WSS-482 |
Φ100 |
可动内螺纹 |
||||
|
WSS-582 |
Φ150 |
|||||
|
WSS-483 |
Φ100 |
固定螺纹 |
||||
|
WSS-583 |
Φ150 |
|||||
|
WSS-484 |
Φ100 |
固定法兰 |
||||
|
WSS-584 |
Φ150 |
|||||
|
WSS-485 |
Φ100 |
卡套螺纹 |
||||
|
WSS-585 |
Φ150 |
|||||
|
WSS-486 |
Φ100 |
卡套法兰 |
||||
|
WSS-586 |
Φ150 |
|||||
YJ-WSS系列指针式温度计订货须知：
订货时请说明名称、型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
双金属温度计使用安装时保护管不可弯曲变形，保护管没入介质中长度不得小于100mm，测量大流量或强腐蚀介质时需加保护套管。
